產(chǎn)品介紹
■快速脫模的方法
·增加催化劑的用量，但同時(shí)會(huì)加快乳白時(shí)間而降低體系流動(dòng)性
·使用延遲型催化劑
■ROAOCAT®601/ROAOCAT®602
·ROAOCAT®601：延遲型平衡催化劑
·ROAOCAT®602：延遲反應(yīng)型催化劑，改善表皮熟化
·它們比傳統(tǒng)的延遲型催化劑更能加快脫模時(shí)間
·可以幫助泡沫生產(chǎn)公司進(jìn)一步縮短生產(chǎn)線(xiàn)的循環(huán)時(shí)間，提高生產(chǎn)率
反應(yīng)性調(diào)節(jié)
|
|
control
|
ROAOCAT®
|
|
|
聚醚多元醇
|
100
|
100
|
|
Dabco DEOA-LF
|
0.5
|
0.5
|
|
催化劑A
|
0.20
|
|
|
催化劑B
|
0.20
|
|
|
ROAOCAT®33V
|
0.10
|
|
|
ROAOCAT®601
|
|
0.35
|
|
ROAOCAT®602
|
|
0.25
|
|
ROAOCAT®CS9070
|
1.00
|
1.00
|
|
H2O
|
3.90
|
3.90
|
|
混合配比（P/I）
|
100/44
|
100/44
|
|
乳白時(shí)間/秒8
|
8
|
8
|
|

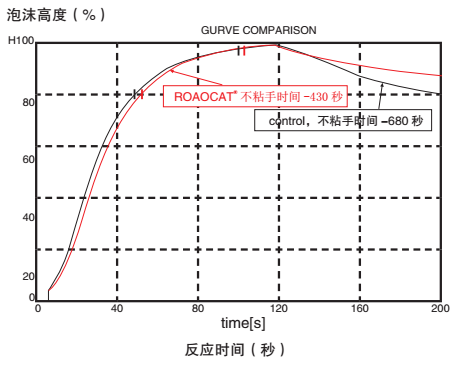

不粘手時(shí)間，秒
|
680
|
430
|
|
上升時(shí)間，秒
|
116
|
116
|
|
泡沫質(zhì)量
|
好
|
好
|
催化劑A：常規(guī)延遲型平衡催化劑說(shuō)明：
催化劑B：常規(guī)延遲型發(fā)泡催化劑
P 料：聚醚多元醇預(yù)混料
I 料：異氰酸酯T/M20
脫模實(shí)驗(yàn)（ILD 壓陷硬度法）
|
|
配伍-1
|
配伍-2
|
ROAOCAT®
|
|
|
聚醚多元醇
|
100
|
100
|
100
|
|
DEOA
|
0.5
|
0.5
|
0.5
|
|
催化劑A
|
0.20
|
0.20
|
|
|
催化劑B
|
0.20
|
0.20
|
|
|
ROAOCAT®33V
|
0.10
|
0.10
|
|
|
ROAOCAT®601
|
|
|
0.35
|
|
ROAOCAT®602
|
|
|
0.25
|
|
ROAOCAT®CS9070
|
1.00
|
1.00
|
1.00
|
|
H2O
|
3.90
|
3.90
|
3.9
|
|
T/M20
|
100/44
|
100/44
|
100/44
|
|
實(shí)驗(yàn)條件：
料溫--25℃；方模具大小--400×400×100mm
模溫--65℃；ILD法是泡沫脫模一分鐘后連續(xù)測(cè)試75%的壓陷硬度
|
|
脫膜時(shí)間，分鐘
|
4.5
|
3.5
|
3.5
|
|
泡沫重量，克
|
728
|
730
|
738
|
|

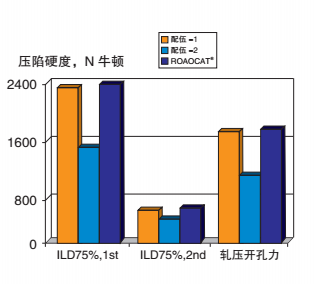

ILD75%，1st,N
|
2296
|
1553
|
2356
|
|
ILD75%，2nd,N
|
564
|
508
|
588
|
|
Force to crush
(泡沫擠壓力)
Õ=1st-2nd，N
|
1732
|
1045
|
1768
|
|
泡沫質(zhì)量
|
表面好
泡沫好
|
表面好
泡沫有變形
|
表面好
泡沫好
|
實(shí)驗(yàn)結(jié)果顯示：
·通用control 配方在4.5 分鐘能正常脫模，而在3.5 分鐘不能正常脫模。
·ROAOCAT® 配方在3.5 分鐘脫模時(shí)具有與通用contral 配方在4.5 分鐘時(shí)相同的脫模特性。
ROAOCAT®601 和ROAOCAT®602的應(yīng)用指南
◆ 在通用的T/M20 坐墊體系中，瑞澳添加劑的兩種催化劑ROAOCAT®601 和ROAOCAT®602 比常用的催化劑組合：催化劑A、催化劑B 和ROAOCAT®33V相比，可縮短脫膜時(shí)間；
◆ 當(dāng)使用0.35 份ROAOCAT®601 和0.25 份ROAOCAT®602（總計(jì)，0.60 份）替代0.20 份催化劑A、0.20 份催化劑B 和0.10 份ROAOCAT®33V（總計(jì)，0.50），脫膜時(shí)間可從4.5 分鐘縮短到3.5 分鐘，同時(shí)具相似的操作特性
◆ ROAOCAT®601：延遲型平衡催化劑
◆ ROAOCAT®602：延遲反應(yīng)型催化劑，可改善表皮外觀(guān)，真正的非散發(fā)性
ROAOCAT®601 和ROAOCAT®602 典型物化性能
|
產(chǎn)品
|
ROAOCAT®601
|
ROAOCAT®602
|
|
外觀(guān)
|
無(wú)色至淡黃色透明液體
|
無(wú)色至淡黃色透明液體
|
|
閃點(diǎn)（℃，PMCC）
|
84
|
103
|
|
粘度（mpa*s）
|
183
|
~80
|
|
比重（25℃）
|
1.09
|
0.96
|
|
水溶性
|
可溶
|
可溶
|
|
羥值（mgKOH/g）
|
546
|
~310
|
|
